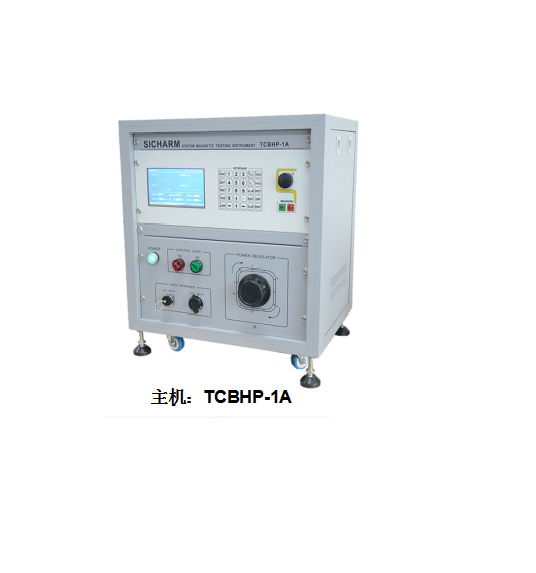

TCBHP-1A 硅钢片 铁芯磁性测试仪
用于电机定转子铁芯、卷型变压器铁芯等的磁性测试，参数磁通密度B、磁化强度H、铁损P。硅钢片从原料到铁芯，因受冲压叠片以及热处理等加工工艺的影响，其材料理化性能（尤其是铁损）的变化较大，因此对加工后的成品铁芯磁性能检验显得尤为重要。该仪器主要作用就是验证材料加工成铁芯后磁性的变化情况。本仪器结合国内外同类产品优缺点，进行了一些改进；解决了额部较窄定子产品测量误差大的缺陷。此外，该设备采用16位的高速单片机，16BitsA/D片，提升采样的深度和数字滤波的效率；进一步提升了仪器的数字化处理能力。本设备还配备了RS232串行接口中，可以利用微型打印机或电脑软件，实现数据实时输出。
本设备测量定子的外径尺寸在330mm以内，若定子的尺寸超过这个范围，我公司可提供特殊定制服务。
TCBHP-1A 硅钢片 铁芯磁性测试仪
技术参数：
|
测试对象 |
电机定转子铁芯或卷型变压器铁芯 |
|
尺寸范围 |
内径20mm～外径330mm 额部宽度：2～200mm 叠 厚：10～400mm 磁 路 长：10～1000mm |
|
测试范围 |
磁通密度B：0～2.0T 磁场强度H：0～1000A/m 铁 损P：0～20W/kg |
|
磁化方式 |
交流正弦电流磁化方式 |
|
测试精度 |
±（2.5%+2字） |
|
电 源 |
AC220V±22V, 50Hz±2Hz |
|
z大功耗 |
2KW |
|
尺寸•重量 |
W(520)×D(400)×H(600)mm 约45Kg |
