n 设备主要功能
l 可根据：GB、ASTM、DIN、ISO、JIS、BS等标准进⾏实验。
l 试验机制造标准：GB/T 16491-2008电⼦万能试验机
n 主要技术参数
|
序号 |
项目名称 |
技术指标 |
|
1 |
z大试验力 |
1000N（可另加配传感器来扩展测力范围） |
|
2 |
准确度等级 |
0.5级 |
|
3 |
试验力测量范围 |
0.2%～100%FS（满量程） |
|
4 |
试验力示值误差 |
示值的0.5%以内 |
|
5 |
试验力分辨率 |
z大试验力的±1/300000全程不分档，且全程分辨率不变 |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
变形示值误差 |
示值的±0.5%以内 |
|
8 |
变形分辨率 |
z大变形的1/300000/z高可达1/500000 |
|
9 |
位移示值误差 |
示值的±0.5%以内 |
|
10 |
位移分辨率 |
0.025um |
|
11 |
力控速率调节范围 |
0.005～5%FS/s |
|
12 |
力控速率控制精度 |
速率＜0.05%FS/s时，为设定值的±2%以内 速率≥0.05%FS/s时，为设定值的±0.5%以内 |
|
13 |
变形速率调节范围 |
0.005～5%FS/s |
|
14 |
变形速率控制精度 |
速率＜0.05%FS/s时，为设定值的±2%以内 速率≥0.05%FS/s时，为设定值的±0.5%以内 |
|
15 |
位移速率调节范围 |
0.001～500mm/min |
|
16 |
位移速率控制精度 |
速率＜0.5mm/min时，为设定值的±1%以内 速率≥0.5mm/min时，为设定值的±0.2%以内 |
|
17 |
主机试验空间 |
上下空间（可定制下空间） |
|
18 |
有效拉伸行程 |
670mm（含夹具） |
|
19 |
有效压缩行程 |
670mm（含夹具） |
|
20 |
有效试验宽度 |
400mm |
|
21 |
主机外形尺寸 |
740*520*1830mm（可订制尺寸） |
|
22 |
主机重量 |
约300Kg |
|
22 |
电源 |
220V，50Hz，0.75kW |
n 产品特点与性能概述
n 设备主要构成：
XBD4103微机控制电子万能试验机为机电一体化产品，主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成。
n 机械工艺结构：
主机架主要由底座、四根立柱和两根丝杠构成双臂框架结构；传动加载系统采用交流伺服电机及同步齿形带减速装置，带动高精密滚珠丝杠转动，再驱动移动横梁实现加载，试验机同轴度好（<8%）上中下梁采⽤球墨铸铁，抗拉强度达到是60k(600MPa)，其屈服强度也达到是40k(400Mpa)。球墨铸铁的耐腐蚀性和抗氧化性都超过铸钢。由于球墨铸铁的球状⽯墨微观结构，球墨铸铁优于铸钢，因此更加有利于降低应⼒，本机造型美观，稳定性好，刚性大，控制精度高，工作效率高，噪音低，节能环保。

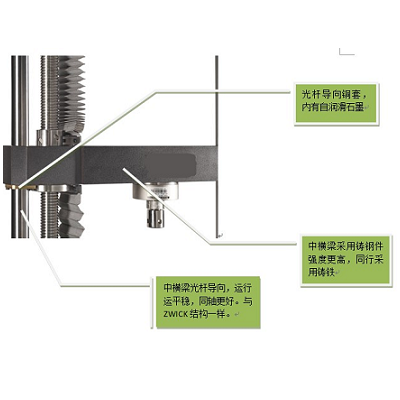

n 机架
u 强壮的自润滑导向光杆增加设备的横向刚性，确保横梁线性运动
u 它能够使十字接头准确对齐，保证同轴度，减少测量数据的差异
u 关键受力部件采用铸钢整体制造，保证机架的整体刚度。
u 研磨级预加载滚珠丝杆和重载轴承确保设备长期零间隙运行，噪声低，试验结果精确，重复性好。
u 紧凑型设计节省了垂直试验空间
u 安全载荷：150%额定载荷
u 拉伸和压缩载荷下线性度优异
u 纵向和横向刚性高
u 载荷传感器从其容量的0.4% 到满量程，无精度损失
u 载荷精度为指示载荷的0.5%
u 进*交流伺服电机，精心设计的传动结构
u 选用圆弧形静音同步带，效率高，噪声低
u 为我们的设备提供良好的动力特性，可靠性、少维护性以及良好的力/速度特性
